产品概述
金属管浮子流量计是工业自动化过程控制中常用的一种变面积流量测量仪表。它具有体积小，检测范围大，使用方便等特点。它可用来测量液体、气体以及蒸汽的流量，特别适宜低流速小流量的介质流量测量。
智能金属管浮子流量计有就地显示型和智能远传型，带有指针显示瞬时/累积流量液晶显示，上、下限报警输出，累积脉冲输出，批次控制，标准的二线制4～20mA电流输出等多种形式。为用户使用提供了非常广阔的选择空间。另该仪表采用先进的微处理中央芯片及高质量工业化组件。
根据测量管结构的不同，可根据用户不同要求选择不同的测量管形式，在维护和清洁方面有进一步的完善。在此基础上，配上智能金属管浮子流量计指示器，即可构成智能金属管浮子流量计。
多年来，金属管浮流量计的各种优良性能和可靠性，以及较好的性能价格比。广泛受到了石化、钢铁、电力、冶金、轻工、食品、制药、水处理的青睐。

 结构原理

1、结构

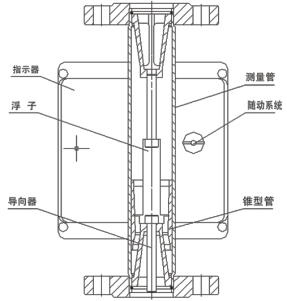

金属管浮子流量计主要由两大部分组成：测量管PN-F指示器。测量管包括锥管或孔板、导向器、止动器、浮子等部件，指示器包括磁随动系统、指针、刻盘、线路等组件。
2、工作原理
被测介质自下而上流经测量管浮子上下端产生差压形成上升力，当浮子所受上升力大于浸在流体中浮子重量，浮子便上升，环隙面积随之增大，环隙处流体流速迅速下降，浮子上下端差压降低，作用于浮子的上升随着减小，直到上升力与浸在流体中浮子重量平衡时，浮子便稳定在某一位置，浮子位置的高低即时对应着被测介质流量的大小。
浮子内置磁钢，在浮子随介质上下移动时，磁场随浮子的移动而变化。

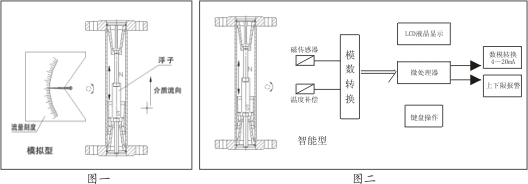

a.对于就地型，由就地指示器中的随动磁钢与浮子内磁钢耦合而发生转动，同时带动指针，通过刻度盘指示出此时流量大小。（如图一）
b.对于智能型，由智能型指示器中的随动磁钢与浮子内磁钢耦合，而发生转动。同时带动传感磁钢及指针，通过一个磁传感器将磁场变化转化成电信号，经A/D变换，数字滤波，温度补偿，微处理器处理，D/A输出，LCD液晶显示，来显示出瞬时流量及累积流量大小。（如图二）

图1
